miércoles, 27 de noviembre de 2013

TALLER DE RECUPERACIÓN!!!!

La institución educativa Angela Restrepo Moreno nos contrata para realizar el diseño de la Base de Datos que llevará el manejo de la información de la institución.

Para lo cual deben tener en cuenta lo siguiente:

a) Debe almacenar la información de lo Docentes.

B) Debe almacenar la información del personal de logística

C) Debe almacenar la información de los estudiantes

d) Debe manejar la información de las matriculas de los estudiantes.

e) debe almacenar la información de los Acudientes

Se debe realizar los siguiente:

1)  Darle nombre a la base de datos

2) Crear un listado con las tablas que lleverá la base de datos

3) Crear la estructura para cada tabla en excel (recurde campo, nombre del campo, tipo de campo, tamaño y descripcion)

4)  Dibujar en excel los tipos de relaciones que se dan entre las diferetes tablas de la base de datos y explicar cada una de ellas

5)  Dibujar en excel el MODELO ENTIDAD RELACION con las tablas de la Base de Datos.

6) Crear una nueva entrada en el blog con el nombre de Taller de nivelación II periodo y en ella desarrollar toda la actividad (incluyendo las estructuras de las tablas hechas en excel con 10 registros de ejemplo por tabla, modelo entidad relación hecho en excel)

7.  crear la base de datos en acces con las respectivas tablas


8.  crear el modelo entidad relacion esn Acces


9.  A cada tabla ingresarle 20 registros...

10.  Ingresar a: http://iearm-informatica.webnode.com.co/novenos-/tecnologia/actividades/ y realizar la actividad que esta propuesta.


Nota:  a los puntos que les tenga que tomar fotogarafía para montarlas al blog debe guardar evidencias en la carpeta informatica2013 del disco virtual (DROPBOX) de cada uno creando una nueva carpeta que llevará por nombre Nivelacion II periodo y en ella guardar todos los archivos resultantes de esta actividad.


Igualmente el Blog, el Dropbox y el correo institucional deben estar al día con toda la información maneja durante el año...



Se debe tener especial cuidado con haber terminado la Actividad del Proyecto que cada uno escogio para realizar en el 4to periodo con las siguientes actividades:

*Cuadro realizado en word con las partes del proyecto

*Las 40 paginas o link donde se consulto la informacion con respecto al tema seleccionado para el proyecto con normas Icontec en Microsoft Word.

*La diapositivas que expongan el tema en Powerpoint

*El poster según lo aprendido en la clase de Investigación con Ester...


SOLUCIÓN.

1- La base de datos llevara el nombre de: INFO_IEARM

2-* TABLA ACUDIENTE
   * TABLA ESTUDIANTE
   * TABLA P-LOGISTICA
   * TABLA MATRICULA
   * TABLA DOCENTE

3-






4-

Dibujar en excel los tipos de relaciones que se dan entre las diferentes tablas de la base de datos y explicar cada una de ellas



5-

Dibujar en excel el MODELO ENTIDAD RELACIÓN con las tablas de la Base de Datos.



8-

crear el modelo entidad relación en Acces




viernes, 30 de agosto de 2013

Introducción a los conceptos básicos de la electrónica.

Objetivo: Investigar y documentar los conceptos básicos de la electrónica, sus componentes y su utilización en nuestros medios.

ACTIVIDAD.

1) Ingresar a www.areatecnologia.com y seleccionar la opción electrónica.

2) Ingresar a cada uno de los temas seleccionarlos copiarlos y pegarlos en el blog de cada uno.En caso de que la información no se deje seleccionar se debe tomar fotografías y subirlas al blog, si es un vídeo se debe ver y escuchar dicho vídeo y pegarlo y insertarlo en su blog. (debajo de cada respuesta o vídeo se debe realizar el aporte personal teniendo en cuenta lo siguiente: que es, para que sirve, que elementos los conforman y donde se utilizan).

3) indicar en nuestro medio donde se utilizan los diferentes elementos que conforman la electrónica y cual es su utilidad actualmente.

NOTA: Recordar que cada tema o pregunta debe ir acompañada del link y referencia donde se consulto en el caso de no tener vídeo se debe buscar y insertar uno al igual que una imagen.

SOLUCIÓN.

1) ELECTRÓNICA BÁSICA





















EL DIODO

 Lo primero de todo es explicar que es un diodo. El Diodo es un componente electrónico que solo permite el paso de la corriente en un sentido (por eso es un semiconductor, por que es conductor solo en determinadas condiciones). En el primer video puedes ver como es su funcionamiento y algunas de sus aplicaciones. En el segundo puedes ver como se hacen las mediciones de varios diodos diferentes con el polímetro, para posteriormente utilizarlos en circuitos con diodos.

el diodo

   En la imagen vemos el símbolo del diodo. Si el ánodo (patilla larga) se conecta al polo positivo y el cátodo (patilla corta) al negativo, entonces por el diodo podrá circular corriente, sería similar a un interruptor cerrado. Si lo conectamos al revés la corriente no pasará a través del diodo, será como un interruptor abierto. Veamos los videos para entenderlo mejor.



LED

  Lo primero explicar que es un LED, o mejor dicho un diodo LED.

  Los diodos son componentes electrónicos que permiten el paso de la corriente en un solo sentido, en sentido contrario no deja pasar la corriente (como si fuera un interruptor abierto). Un diodo Led es un diodo que además de permitir el paso de la corriente solo un un sentido, en el sentido en el que la corriente pasa por el diodo, este emite luz. Cuando se conecta un diodo en el sentido que permite el paso de la corriente se dice que está polarizado directamente.

   ahora si la definición correcta será: Un diodo Led es un diodo que cuando está polarizado directamente emite luz.

   Además la palabra LED viene del ingles Light Emitting Diode que traducido al español es Diodo Emisor de Luz.

   Los Leds tienen dos patillas de conexión una larga y otra corta. Para que pase la corriente y emita luz se debe conectar la patilla larga al polo positivo y la corta al negativo. En caso contrario la corriente no pasará y no emitirá luz. En la imagen siguiente vemos un diodo led por dentro.

led

Este es el símbolo que se usa para los diodos led en los esquemas eléctricos, donde el ánodo será la patilla larga.

simbolo diodo led


   Los led trabajan a tensiones de 2V (dos voltios). Si queremos conectarlos a otra tensión diferente deberemos conectar una resistencia en serie con él para que parte de la tensión se quede en la resistencia y al led solo le queden los 2V.

   ¿Cómo funciona?

   El funcionamiento es muy sencillo. Cuando conectamos con polarización directa el diodo led el semiconductor de la parte de arriba permite el paso de la corriente que circulará por las patillas (cátodo y ánodo) y al pasar por el semiconductor, este semiconductor emite luz.

  Dependiendo del material que este hecho el semiconductor, este emitirá una luz de un color diferente. Así podemos obtener diodos led que emitan luces de colores diferentes (aluminio, galio, indio, fosforo, etc).

   Led de Muchos Colores o RGB

   Los led RGB son diodos que tienen 3 semiconductores cada uno con un color diferente. Los colores son los colores primarios el rojo, el verde y el azul. Si controlamos esta mezcla de colores, podemos obtener una gama inmensa de colores en los leds. Para controlar los colores solo hace falta hacer pasar más o menos corriente por uno u otro semiconductor. Por ejemplo si solo pasa corriente por el rojo y por el verde el color que obtenemos será el amarillo.

LAMPARAS CON DIODOS LED

Las lámparas con diodos LED, que dan una agradable luz blanca, consumen poco y duran muchos años, están llamadas a hacer desaparecer la bombilla incandescente.

   La sabiduría popular dice que las bombillas se funden porque a ningún fabricante le interesaría vender una bombilla eterna. La vendería una sola vez, claro. Sin embargo, están surgiendo lámparas que proporcionan una luz clara, no se calientan, consumen veinte veces menos que una bombilla incandescente y duran años. Muy pronto iluminarán su casa: son los diodos LED.

   El diseño de interiores es esclavo de la tecnología. Cuando aparecieron los plásticos, las casas se llenaron de muebles brillantes de color naranja que, por cierto, hoy vuelven a estar de moda. Por su parte, las bombillas halógenas, pequeñas y muy brillantes, cambiaron la forma de las lámparas y convirtieron la instalación de focos halógenos empotrados en el techo en la primera tarea de bricolaje para los manitas.

   ¿Qué podemos esperar en los próximos años cuando apretemos un interruptor? Lámparas más pequeñas, más brillantes, y más ecológicas. El futuro se llama LED y ya no es tan futuro.
lamparas diodos leds

   ¿Cómo funcionan las Lamparas Led?

   Cuando Albert Einstein recibió el premio Nobel de física en 1921 no fue por su teoría de la relatividad, sino por un estudio aparentemente más modesto: el efecto fotoeléctrico. Einstein describió cómo algunos materiales, al ser sometidos a una corriente eléctrica, emiten luz.

   La luz producida mediante el efecto fotoeléctrico tiene una frecuencia determinada (es decir, es de un sólo color), que depende del tipo de material. También existe el efecto contrario, que hace que los paneles fotovoltaicos produzcan electricidad al exponerlos a la luz.

   Los diodos LED se conocen desde los años 60. Son esos pilotos rojos y verdes que hay en todos los aparatos electrónicos. Dentro de la caperuza de plástico de un diodo LED hay un material semiconductor. Cuando se aplica una pequeña corriente eléctrica, al pasar por el semiconductor este emite luz, sin producir casi calor y con un color definido.

   El color puede ser incluso invisible para el ojo humano, como los LED infrarrojos que hay en el mando a distancia del televisor.
diodos leds

   Dependiendo del material del semiconductor se emitirá una luz de un color o de otro.

EL DIODO, LAS CÉLULAS FOTOELÉCTRICAS Y ENERGÍA SOLAR

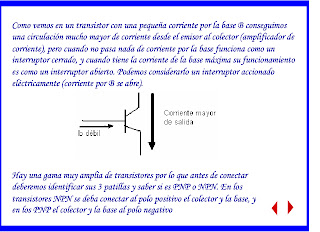

EL TRANSISTOR



SISTEMA BINARIO

es un sistema de numeración en el que los números se representan utilizando las cifras cero y uno, es decir solo 2 dígitos, esto es informática tiene mucha importancia ya que las computadoras trabajan internamente con 2 niveles de Tensión lo que hace que su sistema de numeración natural sea binario, por ejemplo 1 para encendido y 0 para apagado. También se utiliza en electrónica y en electricidad (encendido o apagado, activado o desactivado). Con la presentación de arriba puedes aprender a utilizar este sistema y a convertir números decimales a binarios y binarios a decimal. Prueba y verás como es muy sencillo.


viernes, 14 de junio de 2013

MAGNITUDES ELECTRICAS



Estudio sencillo de las principales magnitudes eléctricas: Carga, d.d.p., Tensión, Intensidad, Resistencia, Potencia y Energía. Mediante la presentación de abajo puedes pinchar en cada magnitud para conocerla. Una vez leido todo te recomendamos que hagas los Ejercicios sobre las magnitudes eléctricas
La carga eléctrica es la cantidad de electricidad almacenada en un cuerpo. Los átomos de un cuerpo son eléctricamente neutros, es decir la carga negativa de sus electrones se anula con la carga positiva de sus protones. Podemos cargar un cuerpo positivamente (potencial positivo) si le robamos electrones a sus átomos y podemos cargarlo negativamente (potencial negativo) si le añadimos electrones. Saber mas sobre el átomo
   Si tenemos un cuerpo con potencial negativo y otro con potencial positivo, entre estos dos cuerpos tenemos una diferencia de potencial (d.d.p.) Los cuerpos tienden ha estar en estado neutro, es decir a no tener carga, es por ello que si conectamos los dos cuerpos con un conductor (elemento por el que pueden pasar los electrones fácilmente) los electrones del cuerpo con potencia negativo pasan por el conductor al cuerpo con potencial positivo, para que los dos cuerpos tiendan a su estado natural, es decir neutro.
   Acabamos de generar corriente eléctrica, ya que este movimiento de electrones es lo que se llama corriente eléctrica. Luego es necesario una d.d.p entre dos puntos para que cuando los conectemos con un conductor se genere corriente eléctrica. La diferencia de carga de los dos cuerpos será la causante de mas a menos corriente. Esta carga de un cuerpo se mide en culombios (C).

magnitudes electricas
TENSIÓN O VOLTAJE
   La Tensión es la diferencial de potencial entre dos puntos. Por eso en física se llama d.d.p (diferencia de potencial) y en tecnología Tensión o Voltaje. Como ya debemos saber por el estudio de la carga eléctrica la tensión es la causa que hace que se genere corriente por un circuito. En un enchufe hay tensión (diferencia de potencial entre sus dos puntos) pero OJO no hay corriente. Solo cuando conectemos el circuito al enchufe empezará a circular corriente (electrones) por el circuito y eso es gracias hay que hay tensión. Entre los dos polos de una pila hay tensión y al conectar la bombilla pasa corriente de un extremo a otro y la bombilla luce. Ha mayor tensión entre dos polos mayor cantidad de electrones y con mas velocidad pasaran de un polo al otro. La tensión se mide en Voltios. Cuando la tensión es de 0V (cero voltios) ya no hay posibilidad de corriente y si fuera una pila diremos que la pila se ha agotado. Pero ¿Quien hace que se mantenga una tensión entre dos puntos? Pues los Generadores, que son los aparatos que mantienen la d.d.p o tensión entre dos puntos para que al conectar el circuito se genere corriente. la tensión se mide en Voltios (V)
INTENSIDAD DE CORRIENTE
   Es la cantidad de electrones que pasan por un punto en un segundo. Imaginemos que pudiésemos contar los electrones que pasan por un punto de un circuito eléctrico en un segundo. Pues eso seria la Corriente eléctrica. Se mide en Amperios (A). Por ejemplo una corriente de 1 A (amperio) equivale a 6,25 trillones de electrones que han pasado en un segundo. ¿Muchos verdad?
RESISTENCIA ELÉCTRICA
   Los electrones cuando en su movimiento se encuentran con un receptor (por ejemplo una lámpara) no lo tienen fácil para pasar por ellos, es decir les ofrecen una resistencia. Por el conductor van muy a gusto por que no les ofrecen resistencia a moverse por ellos, pero los receptores no. Por ello se llama resistencia a la dificultad que se ofrece al paso de la corriente. Todos los elementos de un circuito tienen resistencia, excepto los conductores que se considera caso cero. Se mide en Ohmios (Ω). La resistencia se representa con la letra R.
   La resistencia se suele medir con el polímetro, que es un aparato que mide la intensidad, la tensión y por supuesto también la resistencia entre dos puntos de un circuito o la de un receptor.
POTENCIA ELÉCTRICA
   La potencia eléctrica la podemos definir como la cantidad de.......
   ¿Por qué? Pues por que depende del tipo de receptor que estemos hablando. Por ejemplo de una Lámpara o Bombilla sería la cantidad de luz que emite, en un timbre la cantidad de sonido, en un radiador la cantidad de calor. Se mide en vatios (w) y se representa con la letra P.
Una lámpara de 80w dará el doble de luz que una de 40w.
   Por cierto su formula es P=V x I (tensión en voltios, por Intensidad en Amperios)
ENERGÍA ELÉCTRICA
   La energía eléctrica es la potencia por unidad de tiempo. La energía se consume, es decir a más tiempo conectado un receptor más energía consumirá. También un receptor que tiene mucha potencia consumirá mucha energía. Como vemos la energía depende de dos cosas, la potencia del receptor y del tiempo que este conectado.
   Su fórmula es E= P x t (potencia por tiempos)
   Su unidad es el w x h (vatio por hora) pero suele usarse un múltiplo que es el Kw x h (Kilovatios por hora)
   Si ponemos en la fórmula la potencia en Kw y el tiempo en horas ya obtendremos la energía en Kw x h.
   Aquí tenemos una tabla con las principales magnitudes eléctricas y sus fórmulas:
MAGNITUD
SIMBOLO
UNIDAD
SIMBOLO
FÓRMULA
CARGA
C
CULOMBIO
C

TENSIÓN
V
VOLTIOS
V
V = I x R
INTENSIDAD
I
AMPERIOS
A
I = V/R
RESISTENCIA
R
OHMIOS
Ω
R = V/I
POTENCIA
P
VATIOS
W
P = V x  I
ENERGÍA
E
VATIO POR HORA
w x h
E = P x t

viernes, 10 de mayo de 2013

Inclusión de manejo de la base de datos de microsoff acces 2007

objetivo: aprender a crear una base de datos en micrisoff acces, con sus respectivas tablas, y con ellas diseñar el diseño entidad relación en microsoff acces el cual debe quedar idéntico al que se realizo en excel y en la hoja de papel.

actividad

1)pasos para crear una base de datos en microsoff acces 2007 y crear la base de datos de la biblioteca         ( guardarla en el disco de datos con el nombre que se definió en la actividad anterior).

2) pasos para crear una tabla de datos en microsoff acces 2007 (ala base de datos de la biblioteca crearle cada una de las tablas según la actividad anterior con los campos que se definió para cada uno de ellas).

3) cuando tenga todas las tablas creadas incluyendo las relacionales buscarlos pasos para crear el modelo entidad relación en microsoff acces 2007 y diseñar el modelo entidad relación igual al de la hoja o papel.

4) ir ala biblioteca y de cada área que estudia o materia y consultar 5 libros y copiar todos sus datos.

5) en cada una de las tablas ingresar los datos investigados o consultados en los libros de la biblioteca.

NOTA: recordar que cada respuesta debe ir acompañada de una imagen un vídeo y de la dirección donde se consulto.
se recomida utilizar el siguiente link o dirección para desarrollar dicha actividad: www.aulaclic.com y buscar la opcion acces 2007.

solucion


1-Para crear una nueva base de datos debemos:
 Hacer clic sobre la opción Nuevo del Botón de Office (haciendo clic en el icono de Office en la parte superior izquierda de la pantalla) que aparece a la derecha de la pantalla.

Nuevo
Aparecerá la ventana de Introducción a Microsoft Office Access.
Selecciona la opción Base de datos en blanco.
En la parte inferior también podrás seleccionar una plantilla para crear una nueva base de datos basada en ella.

Base de datos en Blanco
A continuación aparecerá en un panel a la derecha de la pantalla el siguiente cuadro:
Nueva base de datos
Aquí deberás indicar el Nombre de archivo de la base de datos.
Para seleccionar la carpeta donde guardar el archivo puedes hacer clic en el botón Buscar ubicación Seelccionar ubicación.
Se abrirá el siguiente cuadro de diálogo donde indicaremos el nombre de la base de datos que estamos creando y el lugar donde se guardará.
En el cuadro Guardar en: hacer clic sobre la flecha de la derecha para seleccionar la carpeta donde vamos a guardar la base de datos.
Observa como en el recuadro inferior aparecen las distintas subcarpetas de la carpeta seleccionada.
Hacer doble clic sobre la carpeta donde guardaremos el archivo.
Los iconos que aparecen a la derecha del cuadro Guardar en:, te los explicamos aquí .

En el cuadro Nombre de archivo: escribir el nombre que queremos poner a la base de datos.
Hacer clic sobre el botón Aceptar.

Se cerrará el cuadro de diálogo y volverás a la pantalla de Introducción a Microsoft Office Access.
En el cuadro de texto Nombre de archivo aparecerá la ruta y el nombre que escogiste.
Pulsar el botón Crear para crear la base de datos.

Automáticamente se creará nuestra nueva base de datos a la cual Access asignará la extensión .ACCDB.
Por defecto, Access abrirá una nueva tabla para que puedas empezar a rellenar sus datos.
